Caída de presión en ductos y tuberías: ¿Qué es y por qué importa?
Evita pérdidas de eficiencia con un buen diseño de sistemas HVAC
¿Qué es la caída de presión y por qué es clave en HVAC?
En sistemas de aire acondicionado o climatización, muchos piensan que lo más importante es el tamaño del equipo. Sin embargo, hay un concepto técnico que impacta directamente la eficiencia, el confort y el consumo de energía: la caída de presión.
La caída de presión ocurre cuando el aire o el agua pierde energía al desplazarse por ductos o tuberías debido a fricción, giros, reducciones, rejillas o filtros. Esta pérdida puede provocar que no llegue suficiente aire o agua al destino final, haciendo que el sistema trabaje de más.
Entenderla y controlarla es vital tanto para diseñadores, instaladores y usuarios.
¿Dónde se presenta la caída de presión?
Se manifiesta en dos áreas principales:
Ductos de aire
- Afecta el caudal de aire en difusores y rejillas
- Provoca diferencias de temperatura en distintas zonas
- Incrementa el consumo del ventilador o blower

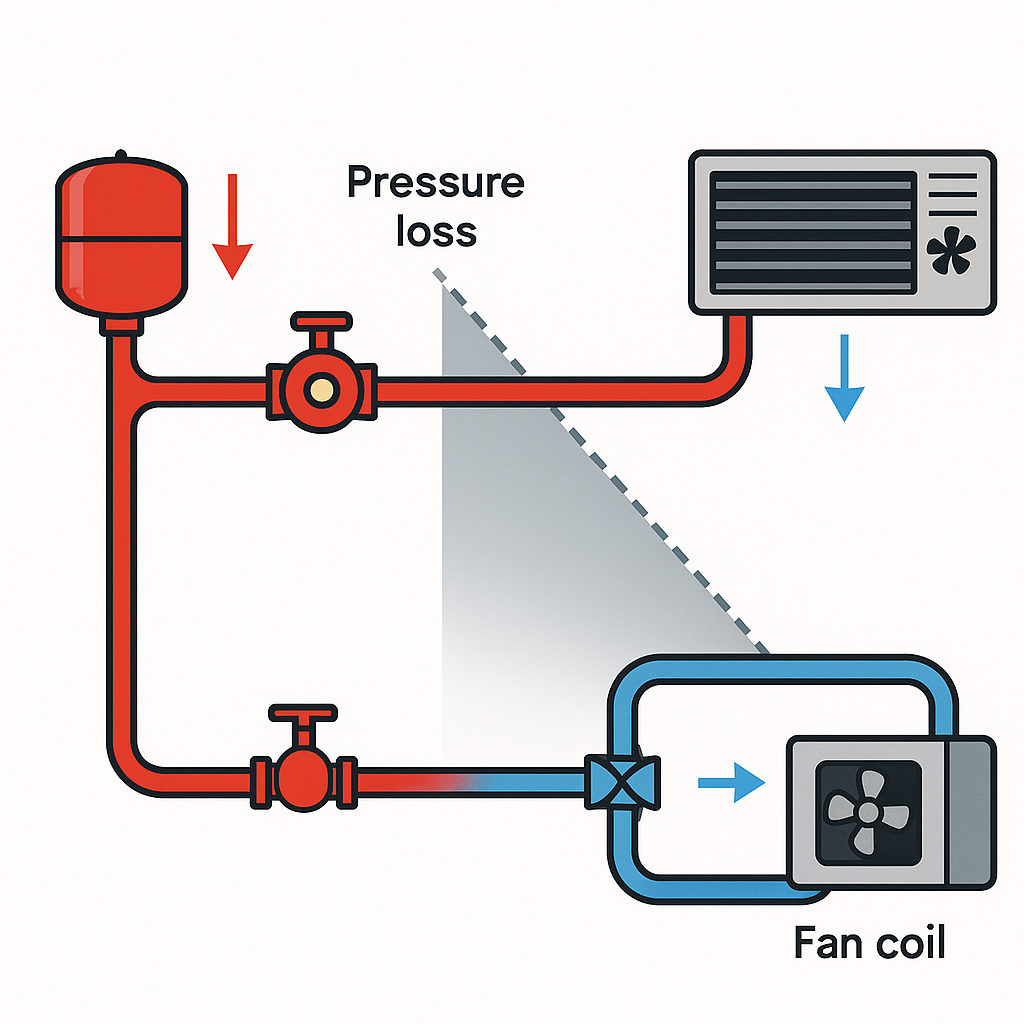

Tuberías de agua (sistemas hidrónicos)
- Disminuye el flujo hacia manejadoras, fan coils o chillers
- Puede desbalancear el sistema
- Requiere bombas más potentes y costosas

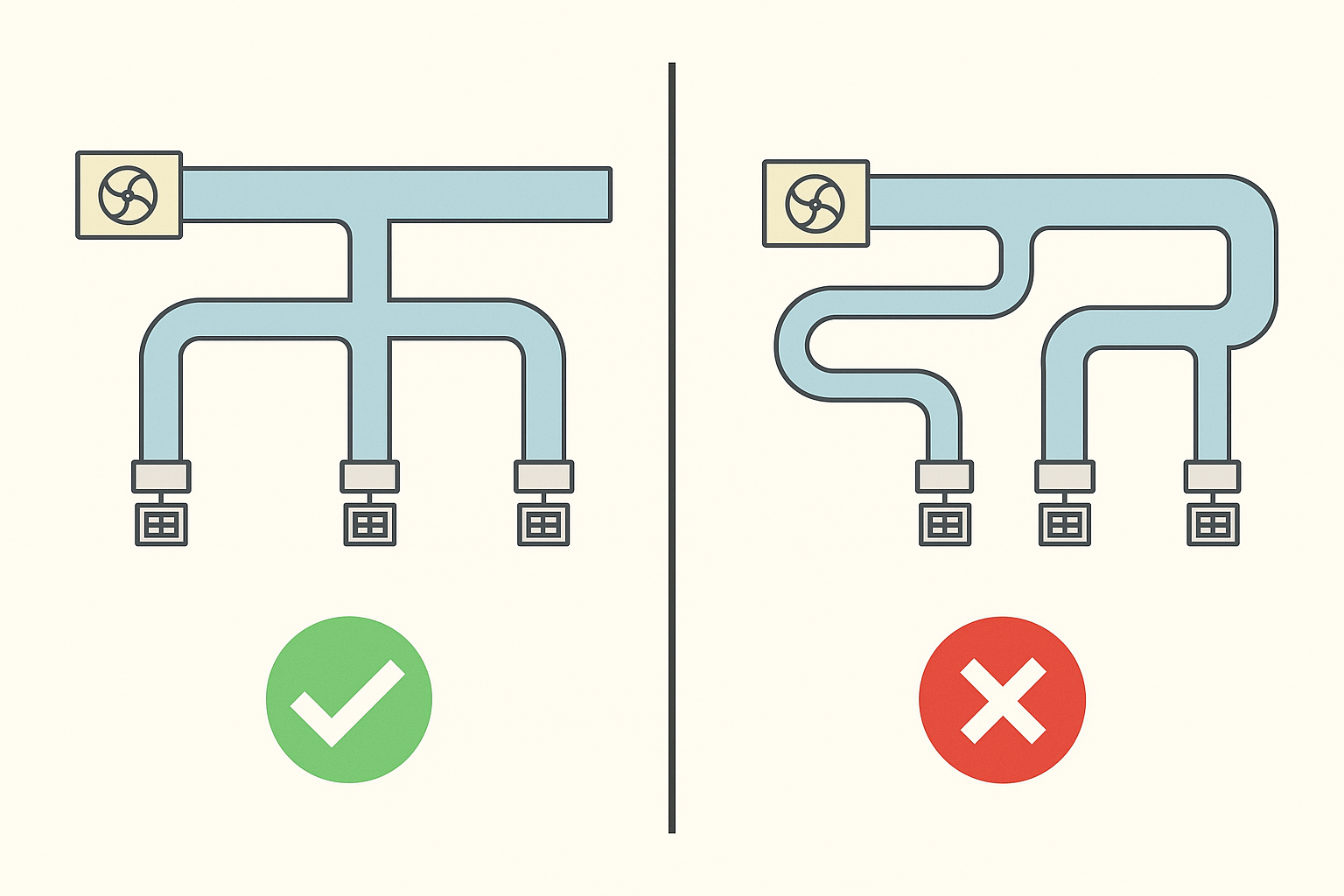

Causas más comunes de caída de presión excesiva
🔧 Mal diseño del sistema
- Ductos o tuberías muy largos o con muchos codos
- Diámetros pequeños para el caudal necesario
- Conexiones o transiciones abruptas
🌬️ Velocidades de flujo muy altas
- A mayor velocidad, más fricción y turbulencia
- Aumenta el nivel de ruido
🧱 Obstrucciones internas
- Suciedad, filtros sucios, válvulas parcialmente cerradas
- Filtros o rejillas mal seleccionados
🔄 Accesorios innecesarios
- Demasiados dampers, curvas cerradas, flex duct mal instalado
¿Cómo se mide la caída de presión?
- En ductos de aire, se mide en pulgadas de columna de agua (in.w.c)
- En tuberías de agua, en pies o metros de columna de agua (m.c.a) o en kPa
Existen herramientas como manómetros diferenciales, software de cálculo y tablas de pérdida por fricción que permiten estimar o medir la caída.

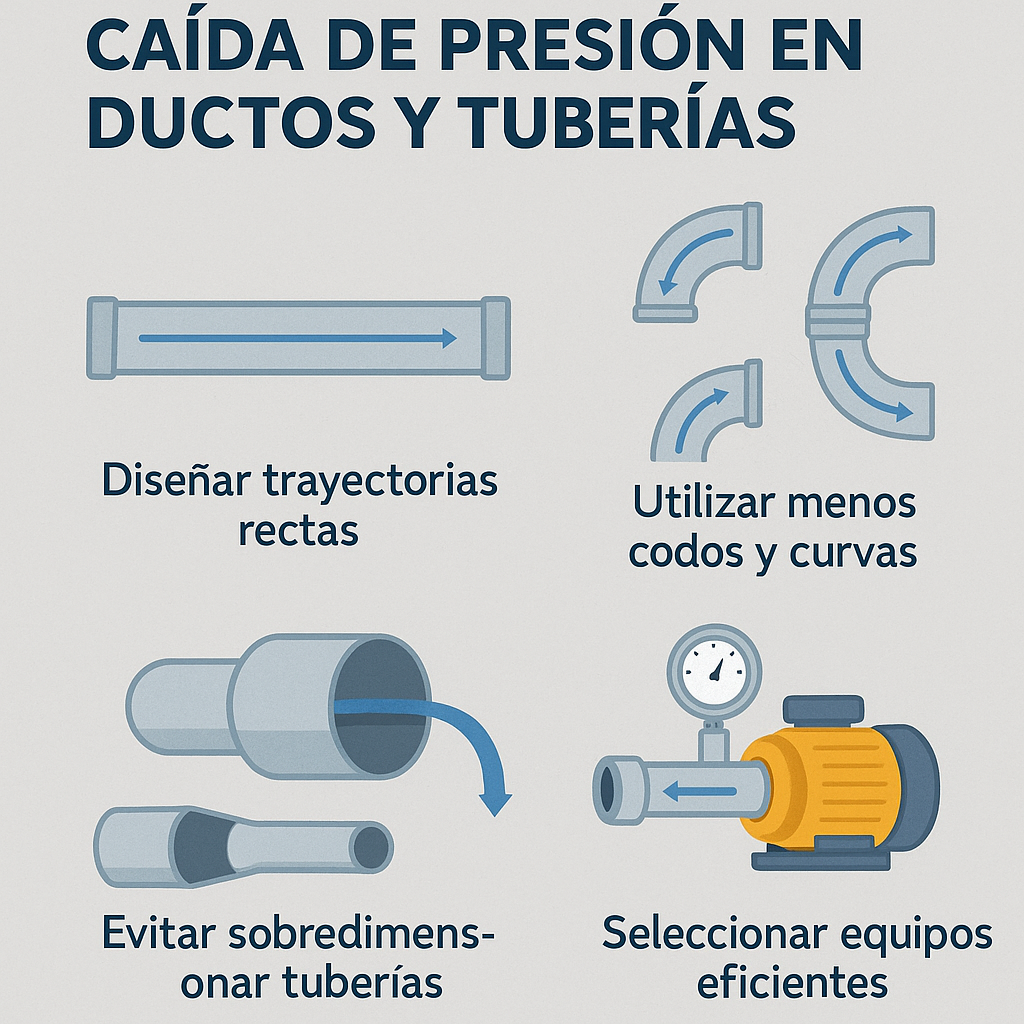

Consejos para reducir la caída de presión
✅ Utiliza diámetros adecuados desde el diseño
✅ Evita giros cerrados o transiciones bruscas
✅ Usa ductos rígidos en lugar de flexibles largos
✅ Instala válvulas, dampers y filtros correctamente seleccionados
✅ Mantén un plan de mantenimiento regular para evitar obstrucciones
✅ Apóyate en software especializado de balanceo de aire y agua
¿Qué pasa si no se considera la caída de presión?
- El sistema no entrega el flujo necesario
- Hay desequilibrio térmico en distintas zonas
- El equipo trabaja de más, consume más energía y reduce su vida útil
- El confort del usuario final disminuye
Todo esto se traduce en mayores costos operativos, menor eficiencia energética y mayor insatisfacción del cliente final.
La caída de presión es un concepto técnico, pero muy importante en el diseño e instalación de sistemas HVAC. Si no se controla, puede comprometer el funcionamiento del sistema aunque el equipo sea de alta calidad.
Ya sea aire o agua, cada metro de ducto o tubería debe considerarse cuidadosamente para lograr un sistema balanceado, eficiente y silencioso.
