Instalación HVAC para Ingenieros Eléctricos: Guía Esencial
Lo que todo ingeniero eléctrico debe saber antes de instalar sistemas HVAC
Cuando un ingeniero eléctrico participa en la instalación de un sistema HVAC (Heating, Ventilation and Air Conditioning), su papel es crucial. No se trata solo de “dar energía” al equipo; se trata de garantizar seguridad, eficiencia, cumplimiento normativo y un funcionamiento confiable durante años.
Esta guía sencilla y profesional reúne lo que realmente debes considerar antes de instalar o alimentar un sistema HVAC, basándose en normas, buenas prácticas y criterios técnicos reconocidos en el sector.
⚡ Revisión de carga eléctrica y demanda del sistema
Antes de instalar cualquier unidad HVAC, es obligatorio determinar la carga eléctrica demandada:
✔ Cálculo de la carga total
Debe verificarse la potencia nominal, corriente a plena carga (FLA) y corriente de arranque.
- Según AHRI y ASHRAE (ASHRAE Handbook – HVAC Systems and Equipment), los sistemas HVAC requieren un dimensionamiento eléctrico adecuado para evitar caídas de voltaje y sobrecargas.

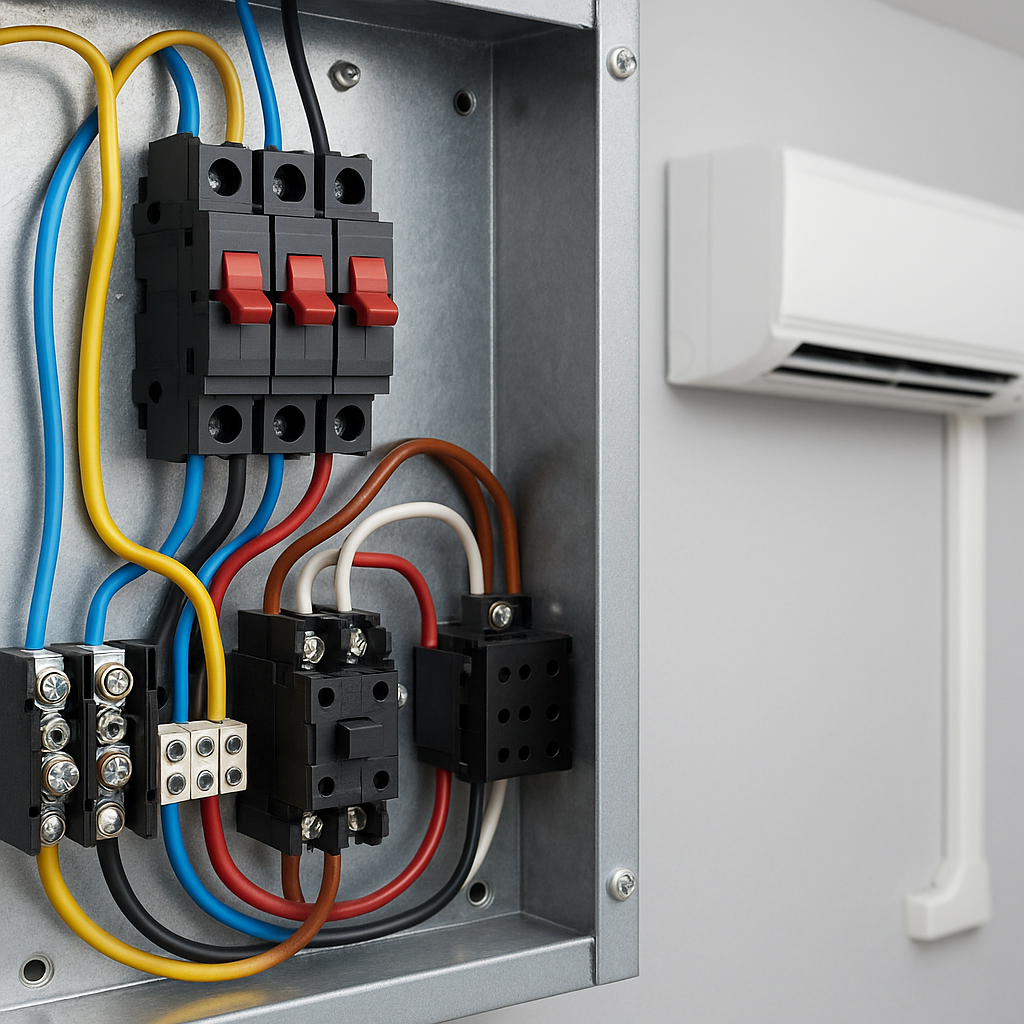

✔ Capacidad del tablero eléctrico
El tablero debe tener capacidad disponible; si no, se debe incluir una ampliación o subtablero exclusivo.
✔ Caída de tensión
Normativas como la NOM-001-SEDE-2018 (México) recomiendan mantener la caída de voltaje por debajo del 3% en circuitos derivados, especialmente en equipos sensibles como HVAC inverter.
🛡️ Protecciones eléctricas adecuadas
La correcta selección de protecciones evita fallas graves.
✔ Interruptores termomagnéticos y diferenciales
Los equipos HVAC deben contar con:
- Protección contra sobrecorriente ajustada a las especificaciones del fabricante.
- Protección diferencial (GFCI) cuando la instalación está expuesta o en azoteas (según NEC Art. 440).
✔ Fusibles tipo “time delay”
Recomendados para compresores y motores debido a sus picos de arranque.
✔ Contactores y relés
Deben seleccionarse según la corriente nominal del compresor y ventiladores.
🔌Cableado, canalizaciones y puesta a tierra
✔ Sección del conductor
Debe definirse en función de la corriente, longitud y tipo de aislamiento. Se recomienda cumplir con:
- NEC Art. 310
- NOM-001-SEDE-2018, capítulo 3
✔ Puesta a tierra
Todos los equipos HVAC deben conectarse a tierra física para evitar fallas y descargas eléctricas.
✔ Canalizaciones
Para exteriores, considerar tubería galvanizada o PVC conduit resistente a UV.
🌬️Coordinación entre especialidades
Los sistemas HVAC no funcionan de forma aislada; deben coordinarse con:
✔ Estructura
Para soportar unidades exteriores, bandejas y ductos.

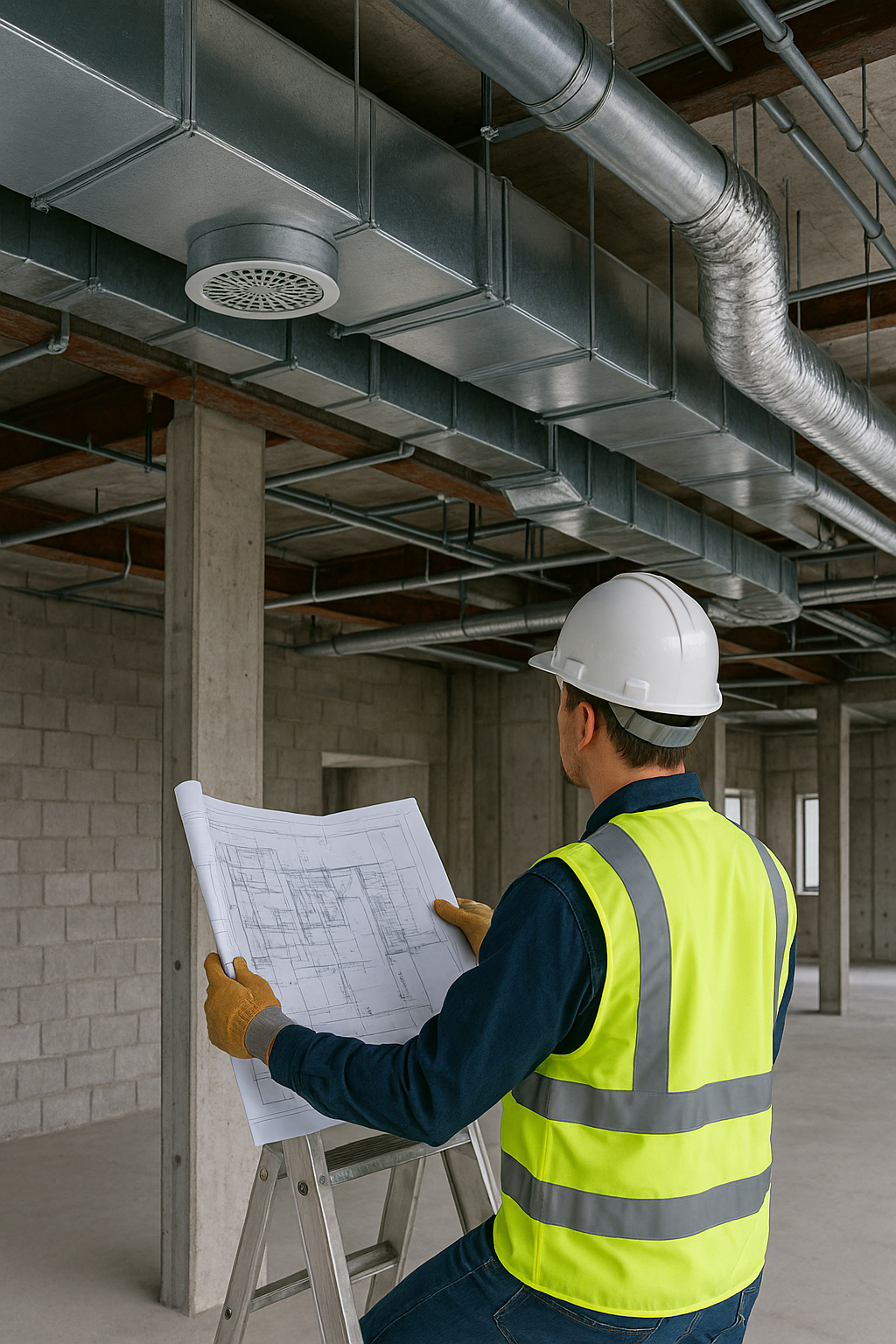

✔ Mecánica
Cooperación con ingeniero mecánico para rutas de refrigerante, drenajes, ductería y ubicación de equipos.
✔ Control y automatización
Sistemas BMS, termostatos inteligentes y controladores requieren alimentación adecuada, comunicación y respaldo.
ASHRAE y AMCA recomiendan coordinación temprana para evitar retrabajos y conflictos de espacio.
📐Normativas y lineamientos técnicos
Fuentes confiables recomiendan lo siguiente:
- ASHRAE 90.1: requisitos de eficiencia energética.
- NOM-011-ENER y NOM-012-ENER: eficiencia en HVAC (México).
- NEC/ NEMA: requisitos eléctricos para motores y compresores.
- AHRI Standards: desempeño y seguridad.
- SMACNA: instalación de ductos.
Cumplir con estas normas garantiza equipos seguros, eficientes y con certificación técnica adecuada.
🧰 Buenas prácticas finales para una instalación exitosa
- Verificar polaridad y voltaje antes de energizar.
- Etiquetar circuitos y protecciones.
- Seguir la corriente máxima (MCA) y protección máxima (MOP) del fabricante.
- Incluir desconectadores cercanos a cada unidad.
- Implementar mantenimiento preventivo programado.
Para un ingeniero eléctrico, instalar sistemas HVAC implica mucho más que conectar cables. Requiere análisis de carga, normativas, protecciones, coordinación interdisciplinaria y atención al detalle. Aplicar estas buenas prácticas garantiza instalaciones seguras, eficientes y duraderas.
